Elevação industrial: pense grande, construa pequeno

Os locais de trabalho estão cada vez mais apertados e os projetos continuam a ficar mais complexos, por isso os fabricantes de equipamentos de elevação industrial estão a trabalhar arduamente para desenvolver soluções compactas e inovadoras.

O portfólio da fabricante italiana de guindastes Ormig concentra-se em guindastes elétricos de carga e descarga, projetados para manusear cargas pesadas e movimentar máquinas – frequentemente em espaços cada vez mais confinados de ambientes industriais.

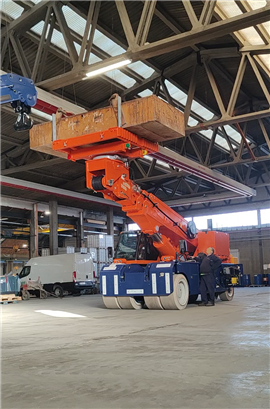

Ormig 100iE com plataforma autonivelante. Pode ser usado para movimentar todos os tipos de cargas, como esta grande caixa plana. Foto: Ormig

Um dos principais focos para superar as limitações de espaço é otimizar a relação entre a capacidade de elevação e as dimensões do guindaste. "Este é o conceito técnico fundamental compartilhado por toda a moderna frota elétrica da Ormig", afirma o departamento técnico da empresa. "O principal objetivo da empresa é oferecer a melhor capacidade de elevação possível com as menores dimensões possíveis, permitindo que os guindastes solucionem as situações mais desafiadoras."

A gama atual inclui guindastes com capacidades máximas de elevação de 15 a 100 toneladas, com todos os modelos medindo entre 1,84 e 2,44 metros de largura.

Além de manter as máquinas relativamente pequenas, outra consideração importante na fabricação de guindastes elétricos para ambientes internos, potencialmente apertados, é a manobrabilidade.

“Nossos guindastes são projetados para esterçar em um círculo perfeito, garantindo um raio de giro mínimo”, afirma Ormig. “Isso é possível graças ao mecanismo de direção patenteado da Ormig. Esse sistema permite que o guindaste gire em torno do eixo dianteiro, mantendo sempre quatro grupos de rodas em contato com o solo.”

“As rodas traseiras direcionais mantêm sua posição nos cantos extremos do chassi mesmo durante a esterçamento total, proporcionando uma área de contato maior que maximiza a estabilidade lateral ao manobrar com carga aplicada.”

Para auxiliar ainda mais na execução de uma ampla gama de trabalhos, os guindastes Ormig podem operar em diversas configurações, dependendo do número de contrapesos modulares instalados.

“A configuração básica da máquina é mantida leve para facilitar o transporte por caminhão em qualquer país, sem a necessidade de autorizações especiais”, afirma a equipe técnica. “A capacidade de elevação aumenta gradualmente até a capacidade máxima com a adição desses contrapesos removíveis.”

A empresa também lançou recentemente sua cabeça de lança basculante com acionamento hidráulico, que proporciona até 90 graus de movimento com potência hidráulica máxima. Isso permite que a parte final da lança se abra e suporte a capacidade máxima do guindaste de forma autônoma, mesmo sob carga, proporcionando melhor acesso a locais de difícil alcance, cantos estreitos e áreas próximas ao teto.

Inovação em apego

Para auxiliar em trabalhos de içamento industrial, a Ormig patenteou um acessório para a parte superior da lança de seus guindastes de grande porte. A plataforma, com acionamento hidráulico e autonivelante, foi projetada para manusear cargas pesadas, içando-as por baixo, em vez de por cima.

“Essa ferramenta é particularmente útil na instalação ou desmontagem de pontes rolantes em instalações industriais ou de qualquer outro objeto que não possa ser içado por cima e que precise ser girado para a posição correta”, afirma a equipe técnica da Ormig.

“Em muitos casos, os proprietários de guindastes e as empresas de realocação de máquinas costumavam construir um suporte volumoso para ser adicionado à sua fixação de garfos mais clássica; isso poderia significar o uso de uma solução não ideal em termos de segurança e operabilidade.

“Conseguimos inventar esse sistema mais prático graças à cabeça hidráulica de nossos guindastes, que fomos os primeiros a desenvolver em nossos guindastes elétricos de movimentação de cargas.”

“A própria cabeça se encarrega do nivelamento da plataforma enquanto retira a lança do guindaste.”

A empresa descreve um cenário típico em que o acessório facilita a instalação de uma ponte rolante. A ponte rolante primeiro transporta a base e a plataforma, depois posiciona a ponte rolante sobre a plataforma que já está na base, antes de a própria plataforma ser montada na cabeça hidráulica da lança.

Em seguida, o guindaste levanta a ponte rolante e a coloca sobre seus trilhos, utilizando a capacidade de rotação hidráulica da plataforma. Esses mesmos passos podem ser realizados na ordem inversa para desmontar uma ponte rolante ou qualquer outro objeto que não possa ser içado por cima.

braço intercambiável

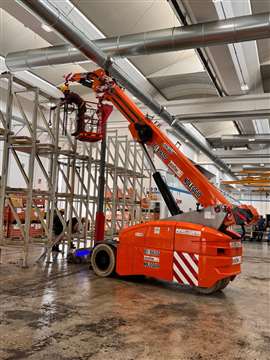

O guindaste industrial elétrico a bateria V130RX da Tadano Valla, equipado com uma cesta para transformá-lo em uma plataforma de trabalho aéreo. Foto: Tadano Valla

Além de serem projetadas para serem o mais compactas possível, as gruas elétricas de pick and carry da Série M, lançadas recentemente pela fabricante italiana JMG, apresentam uma inovação para maximizar a versatilidade.

A série, que compreende os modelos MC 15.08 e MC 100.08, incorpora um sistema de lança intercambiável, permitindo que cada modelo seja equipado de forma rápida e fácil com uma lança simples, extensão manual ou jib, garfo ou jib hidráulico.

“Com um chassi leve e modular, compatível com braços curtos, extensões simples, jibs, garfos ou lanças, o MC 15.08 foi concebido como uma plataforma técnica aberta – configurável de acordo com a tarefa, e não como um modelo fixo”, explica a JMG.

“O resultado é um guindaste que pode se transformar em poucos minutos – de uma ferramenta de precisão para montagem industrial em uma unidade logística com garfos, ou uma solução de elevação com braço articulado.

“Uma versatilidade que reduz os custos operacionais, simplifica a gestão da frota e maximiza o retorno do investimento.”

Essa mesma abordagem é aplicada ao MC 100.08, que tem capacidade de 15 toneladas, em comparação com a capacidade de 5 toneladas do MC 15.08.

Projetado para locais de trabalho compactos, como corredores industriais, oficinas e centros de logística, o MC 15.08 tem pouco mais de 2 metros de comprimento, 1,1 metro de largura e 1,6 metros de altura, com um chassi extensível em 400 mm.

A JMG descreve os guindastes como "projetados para enfrentar desafios operacionais complexos em espaços cada vez mais restritos", mantendo ao mesmo tempo capacidade de carga e flexibilidade operacional.

Complexidade e segurança

Além do desafio de espaços de trabalho mais restritos, Tadano Valla identifica dois outros fatores que influenciam as exigências dos usuários finais em relação aos fabricantes de guindastes.

“Outrora considerado um nicho especializado, o mercado de guindastes de carga e transporte está agora passando por uma fase de rápido crescimento e transformação”, afirma a empresa. “A crescente complexidade industrial, os espaços de trabalho mais restritos e as maiores expectativas de segurança estão levando os fabricantes a repensar tanto as linhas de produtos quanto a tecnologia.”

A fabricante italiana foi adquirida pela gigante japonesa de guindastes Tadano no início de 2025, e essa aquisição ajudou a empresa a atender às novas demandas. "Nesse cenário em constante evolução, a Tadano Valla emergiu como uma empresa mais forte e completa do que nunca, combinando sua longa experiência em guindastes elétricos de movimentação de cargas com a escala industrial, os recursos de engenharia e a visão global do Grupo Tadano."

O objetivo do fabricante é expandir sua linha de produtos, mantendo-se fiel à filosofia tradicional da Valla, que prioriza dimensões compactas, precisão, segurança e confiabilidade em ambientes industriais exigentes.

Para isso, a empresa lançou sua linha de guindastes de grande porte para movimentação de cargas, com capacidades de 35 a 50 toneladas. Esses modelos, segundo a empresa, preenchem a lacuna entre os equipamentos de movimentação industrial padrão e as máquinas de elevação para projetos mais pesados e complexos, mantendo a manobrabilidade essencial para o setor.

A produção da Tadano Valla concentra-se nos seus modelos de 4,6 e 20 toneladas – os seus guindastes mais populares. Mas a procura está a crescer em toda a gama, afirma o diretor executivo da Valla, Paolo Balugani: “Estamos a crescer rapidamente, possivelmente mais rápido do que o mercado no seu conjunto. No ano passado, fabricámos entre 80 e 90 unidades, e a Tadano espera que aumentemos ainda mais a produção.”

O V130RX de Tadano Valla oferece recursos de elevação e acesso. Foto de : Tadano Valla

Recursos adicionais

A mais recente geração de guindastes para elevação industrial da Tadano Valla incorpora inovações que melhoram a facilidade de uso e a eficiência.

“Também introduzimos um sistema para monitorar a contaminação do óleo, que avisa os operadores quando as trocas de óleo são necessárias, além de um novo sistema de contrapeso autoinstalável”, diz Balugani. “No que diz respeito ao sistema telescópico, a Valla opta pela hidráulica direta – sem cabos ou correntes. Essa é uma vantagem fundamental para a manutenção e, principalmente, para a rigidez da lança.”

Uma tela sensível ao toque foi adicionada às cabines dos guindastes – e também está disponível nos transmissores de controle remoto – fornecendo dados operacionais detalhados.

“Uma das principais características patenteadas dos guindastes é um sistema de monitoramento da pressão no solo sobre as rodas, que permite aos operadores visualizar a carga em cada roda e a pressão aplicada no solo, com um alerta quando a capacidade máxima é atingida para ajudar a evitar danos ao piso”, afirma Balugani. “Guindastes como esses são voltados para máquinas e movimentação industrial, bem como para operadores de transporte pesado.”

Outra vantagem é a construção modular dos guindastes, que permite que muitos componentes – incluindo diversas novas características técnicas, como um sistema de freio a disco – sejam compartilhados entre todos os modelos, facilitando o fornecimento de peças de reposição.

O sistema hidráulico utiliza bombas de pistão de deslocamento variável acionadas por um motor elétrico, e essa combinação proporciona uma melhoria de 20% na vida útil da bateria.
