Scegliere la gru giusta per la costruzione inclinata

I pannelli inclinati sono pareti prefabbricate che vengono costruite orizzontalmente sul terreno con inserti di sollevamento integrati. Sono progettati in modo che una o più gru possano sollevare il pannello in posizione verticale e trasformarlo nelle pareti di un edificio.

Il mercato dei pannelli basculanti è molto competitivo sia per chi li costruisce che per le aziende incaricate del loro montaggio. I pannelli basculanti sono molto popolari per la costruzione di magazzini perché le pareti possono essere montate rapidamente, riducendo i tempi di costruzione.

Quando i pannelli si avvicinano alle 300.000 libbre, Marco Crane installa spesso attrezzature per sollevamento pesante sui suoi Manitowoc MLC 300 per questo tipo di lavoro.

Generalmente, una sola gru solleva tutti i pannelli di un edificio e li posiziona. Tuttavia, a volte è necessario eseguire un sollevamento in tandem con due gru per sollevare un pannello a causa del suo peso o della sua posizione. Tuttavia, i sollevamenti in tandem non sono frequenti perché una gru di portata maggiore può spesso svolgere il lavoro richiesto.

Numerosi fattori vengono presi in considerazione nella scelta della gru giusta per un progetto di sollevamento con inclinazione. Noi di Marco Crane consideriamo il peso dei pannelli, il posizionamento sul pavimento o sulla soletta di getto, la possibilità di eseguire i sollevamenti dall'esterno dell'edificio o dal pavimento, e l'accesso al cantiere sia all'inizio del progetto che dopo il montaggio dei pannelli. Le gru cingolate sono in genere le gru più comuni utilizzate per i lavori di sollevamento con inclinazione nel mercato odierno. Hanno una portata maggiore, possono trasportare il carico e possono muoversi in cantiere più velocemente e con tempi di allestimento inferiori rispetto alle gru su camion.

Dal punto di vista dell'operatore, l'esperienza è molto importante per i clienti di un'azienda di gru che si occupa di pannelli inclinabili. I clienti considerano l'esperienza di un operatore di gru importante tanto quanto la gru scelta per il progetto.

Competenze nel rigging

Nel sud-ovest degli Stati Uniti, dove Marco Crane monta molti pannelli inclinati, gli operatori hanno imparato ad adattarsi alle diverse situazioni di lavoro. Un esempio è la compensazione dell'attrezzatura per compensare i punti di presa che potrebbero essere stati posizionati in modo errato. Un altro è riconoscere il modo in cui un pannello si inarca all'inizio del ciclo di sollevamento. Potrebbe essere necessario riposizionare un pannello sulla soletta e installare robusti supporti posteriori per supportarlo fino al raggiungimento della posizione verticale.

Oltre alla varietà della flotta di gru o al prezzo, i clienti sceglieranno un'azienda di gru per l'esperienza dei suoi operatori, un fattore fondamentale in questo tipo di lavoro. È importante che un appaltatore si senta a suo agio con l'azienda di gru e i suoi operatori. Vuole avere la certezza che il lavoro possa essere eseguito in modo sicuro ed efficiente.

La costruzione di pareti inclinate si è evoluta notevolmente nel corso degli anni e le esigenze in termini di gru cercano di tenere il passo con le esigenze del settore. Nei primi anni della costruzione di pareti inclinate, le gru autocarrate con braccio tralicciato erano la macchina preferita.

Le illustrazioni delle attrezzature di inclinazione mostrano vari scenari.

Marco Crane eseguì il suo primo lavoro di pannelli inclinati intorno al 1970 con una gru Bay City del 1957 con una capacità di 55 tonnellate. Oggi, la nostra gru più comunemente utilizzata per i lavori di inclinazione è la nostra gru cingolata con braccio tralicciato Manitowoc MLC300 da 386 tonnellate. Negli anni '70, i pannelli pesavano in genere tra le 30.000 e le 40.000 libbre (circa 13.600-18.000 kg). I pannelli inclinati di oggi pesano circa 250.000 libbre (circa 113.000 kg). Le pareti inclinate più pesanti mai sollevate da Marco Crane pesavano poco meno di 500.000 libbre (circa 227.000 kg), escluso l'allestimento.

La costruzione di pareti inclinate si è persino evoluta, passando da un tipico edificio a un piano e, occasionalmente, a due piani, a edifici alti tre e persino quattro piani. A causa del numero di finestre negli edifici a più piani, la lunghezza delle imbracature utilizzate per i lavori con pareti inclinate è aumentata. In alcuni casi, utilizziamo imbracature primarie lunghe 26 metri e imbracature secondarie lunghe 20 metri per distribuire il carico durante il ciclo di sollevamento da orizzontale a verticale. A causa dell'attuale maggiore altezza dei pannelli e della capacità della gru utilizzata, sono necessari bracci più lunghi. Non è raro vedere lunghezze dei bracci comprese tra 48 e 60 metri per una piattaforma per pannelli inclinati.

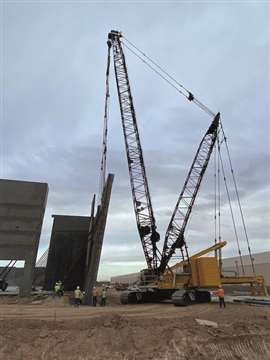

Per Marco Crane, gli accessori per il sollevamento pesante vengono spesso installati sui nostri MLC 300 quando i pannelli iniziano ad avvicinarsi al limite delle 300.000 libbre. Questi accessori sono necessari per gestire i pannelli più pesanti o la distanza dal punto di prelievo e posizionamento.

Evoluzione del rigging

Anche il sistema di sollevamento si è evoluto nel corso degli anni. Negli anni '70, la maggior parte dei pannelli aveva quattro punti di presa, due in altezza e due in larghezza. Oggi, un pannello di grandi dimensioni può avere fino a 16 punti di presa oppure utilizzare il sistema di sollevamento a 16 punti con "doppi sollevatori", che consente di installare un totale di 32 punti di presa durante la costruzione di un pannello. Continueremo ad adattarci all'evoluzione del mercato dei lavori di sollevamento.

La sicurezza è la preoccupazione principale di chiunque sia coinvolto nel montaggio di pannelli inclinati. Sebbene non sia comune, nel corso degli anni si sono verificati casi in cui i punti di presa si sono staccati durante il ciclo di sollevamento. Ci sono anche casi in cui il terreno non è riuscito a sostenere la gru e il carico.

Agli albori dell'installazione dei pannelli inclinati, a volte la capacità della gru veniva superata, causando un ribaltamento. Ma oggi, un lavoro di inclinazione richiede un'enorme pianificazione preliminare, con numerose riunioni pre-costruzione, simulazioni di sollevamento generate al computer/piani di sollevamento per le gru e l'attrezzatura. Ogni elemento del progetto deve essere sottoposto a un processo di approvazione da parte di diversi enti. Spesso vengono eseguiti rilievi geotecnici per garantire la stabilità del terreno e, se necessario, vengono utilizzate piastre di acciaio e materassini di legno per ridurre la pressione esercitata sul terreno.

Il livello di sicurezza di un'azienda è diventato importante quanto, se non di più, la capacità di fornire servizi.

L'AUTORE

CJ Ryan è il sovrintendente delle gru di Marco Crane & Rigging. È un operatore di gru di seconda generazione con oltre 30 anni di esperienza nel montaggio di pannelli basculanti.
