A seconda della complessità di un progetto, prima ancora che il primo camion arrivi in cantiere, il sollevamento di carichi pesanti da eseguire è spesso già stato accuratamente pianificato, pianificato e praticato con precisione. La pianificazione del sollevamento è un passaggio necessario quando si preparano manovre che coinvolgono macchinari e materiali misurati in tonnellate.

Un piano di sollevamento è un documento visivo che illustra le caratteristiche del lavoro. Un piano di sollevamento diventa un modello di come la squadra di sollevamento eseguirà il sollevamento.

Quando si pianifica un sollevamento, i committenti cercano un team con esperienza nell'utilizzo di diverse tipologie, capacità e marche di gru, nonché con accesso alle migliori tecnologie di pianificazione. Il timone dovrebbe essere affidato a progettisti di sollevamento ben preparati, in costante aggiornamento.

ALL Family of Companies, la più grande azienda privata di noleggio gru del Nord America, vanta una profonda conoscenza dell'arte e della scienza della pianificazione di sollevamenti. Dispone di una flotta di oltre 3.600 attrezzature di sollevamento, accesso a tecnologie di pianificazione come 3D Lift Plan, LICCON e AutoCAD, e una formazione continua sulla pianificazione di sollevamenti guidata dall'ex project manager di ALL, Chad Rados, recentemente promosso a direttore operativo delle gru cingolate. Rados ritiene che questo accesso a più attrezzature, tecnologie avanzate e formazione continua si traduca in piani di sollevamento che vanno oltre la semplice descrizione delle attività da svolgere.

Raccontare la storia

"Lo scopo è raccontare una storia", ha affermato Rados. "Quando siamo in compagnia di un cliente, vogliamo dimostrare chiaramente come realizzare i suoi obiettivi, in modo che possa individuare l'attrezzatura e il piano di sollevamento più adatti al suo lavoro. Voglio essere chiaro: non tutti i lavori richiedono un piano di sollevamento con i dettagli di cui sto parlando, ma quando un cliente ne richiede uno, è lì che entriamo in azione".

Un buon piano di sollevamento rende un progetto più produttivo. Tutti sanno cosa deve accadere e il ruolo che svolgono.

Raccogliere dati e inserirli in planimetrie per una presentazione crea un documento visivo di ciò che il lavoro comporta. Diventa un modello di come il team di sollevamento procederà in futuro. Un buon piano di sollevamento rende un progetto più produttivo. Tutti sanno cosa deve accadere e il ruolo che svolgono.

Per alcuni ascensori che potrebbero essere nuovi o più complessi, la pianificazione degli ascensori fornisce uno spazio di realtà virtuale in cui provare diverse attrezzature e metodi per determinare il miglior corso d'azione nel mondo reale.

"Ci sono aspetti standard che saranno sempre presenti nel piano", ha affermato Rados. "La scelta della gru, il suo posizionamento e orientamento, il carico da sollevare, dove verrà sollevato e dove verrà posizionato".

L'utente può anche inserire informazioni sul peso del carico, sul raggio di sollevamento, sull'elevazione della testa del braccio e altro ancora.

Brian Meek, responsabile del progetto ALL, lavora per l'azienda da 20 anni, iniziando come operatore e più di recente ricoprendo il ruolo di rappresentante di vendita, noto per i suoi dettagliati progetti di ascensori.

"In genere, realizziamo progetti di sollevamento che si concentrano sulla gru, sull'attrezzatura, ecc.", ha detto Meek. "Ma in altri casi, mostriamo le fasi e la pianificazione. Come entreremo nel cantiere, dove saranno posizionati i camion e quale gru verrà utilizzata per montare l'altra gru. I progetti di sollevamento oggi possono essere incredibilmente dettagliati."

Sono inoltre presenti dati che aiuteranno il cliente a completare il sollevamento in sicurezza.

Indipendentemente dal fatto che l'ascensore sia nuovo o complicato, la pianificazione degli ascensori fornisce uno spazio di realtà virtuale in cui provare diverse attrezzature e metodi per determinare la migliore linea d'azione.

"Disegnandolo, sappiamo che il sollevamento può essere eseguito", ha affermato Rados. "Siamo fortunati ad avere a disposizione qualsiasi strumento per il lavoro di cui un cliente potrebbe aver bisogno. Tutto sta nell'avere le persone giuste con le giuste conoscenze per realizzare il sollevamento".

Mondi reali e virtuali

Tutti i progetti di ascensori iniziano nel mondo reale, si spostano nel regno virtuale del software di pianificazione degli ascensori e infine tornano sulla terraferma quando gli ascensori pianificati vengono eseguiti nei cantieri dei clienti.

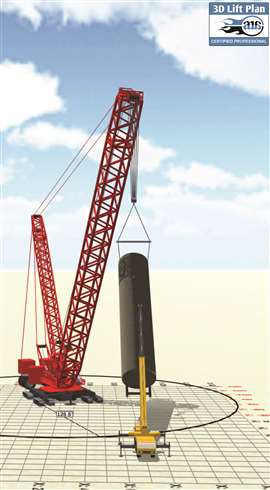

È fondamentale effettuare misurazioni accurate sul campo, annotando eventuali ostacoli o problemi di spazio libero. Le informazioni raccolte vengono inserite nel software di pianificazione del sollevamento per contribuire alla creazione dell'ambiente virtuale. Utilizzando 3D Lift Plan, l'utente può sovrapporre un'immagine satellitare del cantiere reale e pianificare il sollevamento utilizzando un'immagine di Google Earth della posizione reale. L'utente può anche scegliere tra una varietà di gru precaricate in 3D Lift Plan.

Liebherr dispone di un proprio software di pianificazione del sollevamento, LICCON (Liebherr Computed Control). Non solo consente la creazione di piani di sollevamento, ma poiché molti modelli di gru Liebherr più recenti hanno LICCON direttamente in cabina, gli operatori possono "esercitarsi" in anticipo utilizzando i comandi della gru che utilizzeranno durante il sollevamento.

"L'operatore può osservare sullo schermo la gru virtuale che risponde ai suoi movimenti", ha affermato Rados. "Si tratta di un ulteriore livello di preparazione prima di un sollevamento".

Secondo Meek, comunicare il piano sul campo è un passaggio fondamentale per il successo di un progetto.

"Fare questo lavoro in anticipo è fantastico, ma è il giorno del sollevamento che tutto prende forma", ha affermato Meek. "Informiamo l'intera squadra in una riunione pre-sollevamento. I nostri operatori sono tutti abbastanza qualificati da eseguire un sollevamento in sicurezza. Seguire il piano significa contribuire a garantire che le efficienze comunicate al cliente si verifichino effettivamente sul campo".

ALL utilizza diversi software per progettare i propri progetti di ascensori; la maggior parte dei progetti viene eseguita da un rappresentante commerciale o da un responsabile di filiale.

Dimostrare un concetto

Mentre si stava costruendo un'importante struttura medica a Columbus, Ohio, la costruzione delle casseforme principali superò di gran lunga quella dei solai. Tanto che ci sarebbero voluti mesi prima che i tiranti della gru a torre potessero essere installati.

Gli stakeholder del progetto necessitavano di un piano alternativo. Attendere sarebbe stato troppo costoso. Il piano originale prevedeva l'impiego di gru a torre in loco per smantellare le casseforme del nucleo, ma, senza i tiranti, le gru a torre non avrebbero potuto raggiungere altezze di aggancio sufficienti per svolgere il lavoro. Attendere avrebbe richiesto la permanenza delle gru in loco e il loro noleggio, con conseguente spreco di tempo e denaro.

ALL ha proposto di portare un paio di gru fuoristrada.

Oltre all'altezza e al peso, il sito stesso presentava delle sfide per gli AT. Poiché i piani inferiori erano già costruiti, l'unico posto in cui i fuoristrada potevano essere installati era al di fuori dell'area di impronta dell'edificio, a una distanza significativa dai nuclei.

La proposta necessitava di una prova di fattibilità che dimostrasse che fosse possibile, pratico, sicuro ed economicamente vantaggioso discostarsi dal progetto originale e rimuovere le casseforme con una gru mobile. È qui che entra in gioco la progettazione degli ascensori.

"C'erano molti disegni, perché c'erano molte fasi", ha spiegato Sam Moyer, direttore generale di ALL Tower Crane. "Volevamo trasmettere l'idea che tutti gli aspetti dei sollevamenti fossero stati considerati e pianificati: dalla pressione del terreno alla rimozione dei materiali in costruzione, fino all'eliminazione delle gru a torre durante il montaggio, la definizione e il posizionamento verticale della gru mobile e l'esecuzione dei sollevamenti stessi".

Comunicare il piano sul campo è un passaggio fondamentale per il successo del progetto.

Alla fine, grazie a una pianificazione attenta e a un'esecuzione accurata, il progetto è diventato realtà e le strutture portanti sono state smantellate in anticipo, con un notevole risparmio sui costi del progetto. Tutto questo perché la progettazione dell'ascensore ha tranquillizzato tutti.

Entra un ingegnere

Per quanto dettagliati, tutti i progetti di ascensori sono chiaramente etichettati come puramente a scopo progettuale. Tuttavia, alcuni progetti richiedono un piano più ufficiale. In questi casi, è necessario coinvolgere un ingegnere abilitato, e ALL ne ha due in organico.

Uno di loro è Moyer di ALL Tower Crane. L'altro è John Stolarczyk, ingegnere addetto ai sollevamenti pesanti, che lavora presso Dawes Rigging & Crane Rental nel Wisconsin. (Stolarczyk è disponibile per progettare sollevamenti pesanti per tutte le filiali di ALL.)

Stolarczyk lavora principalmente su progetti di ascensori mobili, a differenza del lavoro sulle torri svolto da Moyer (anche se le loro responsabilità sono in parte sovrapposte).

"Gran parte del lavoro consiste nel creare e verificare i progetti degli ascensori", ha affermato Stolarczyk. "ALL utilizza diversi software per progettare i propri progetti; la maggior parte dei progetti viene eseguita da un rappresentante commerciale o da un responsabile di filiale. E questi software sono perfettamente adatti a molti dei lavori che svolgiamo".

Ma se un cliente o un appaltatore generale ha bisogno di un progetto di sollevamento ufficiale, timbrato da un ingegnere, è qui che entra in gioco Stolarczyk. La maggior parte dei software di pianificazione degli ascensori ha già precaricate le informazioni sulla gru, suddivise per marca, modello e tipo. Innanzitutto, Stolarczyk deve verificare attentamente che le specifiche della gru caricate nel software siano accurate, come diagrammi di carico, altezze di punta e altro ancora.

Deve anche raccogliere informazioni sul cantiere, per verificare che l'ambiente virtuale previsto dal piano sia reale.

Dalle prime fasi di progettazione fino all'esecuzione finale, un piano di sollevamento ben elaborato funge sia da modello che da garanzia, allineando tutti i soggetti coinvolti in un progetto attorno a una visione condivisa.

"Ad esempio, per autenticare i raggi, devo sapere dove avvengono i sollevamenti, la portata del veicolo di consegna e la portata della posizione finale", ha affermato Stolarczyk. "Qualunque sia l'altezza che la gru deve raggiungere, devo sapere se è libera o se ci sono ostacoli. Poi ci sono altri dettagli, come ad esempio: è possibile sterzare una gru da camion qui? È possibile installare diversi componenti di una gru cingolata?" Infine, controlla tutte le misurazioni e i calcoli matematici utilizzati nel piano di sollevamento, assicurandosi che tutto corrisponda.

Dalle prime fasi di progettazione fino all'esecuzione finale, un progetto di sollevamento ben progettato funge sia da modello che da garanzia, allineando tutti i soggetti coinvolti in un progetto attorno a una visione condivisa. Questo obiettivo si ottiene al meglio combinando risorse strumentali approfondite, tecnologie all'avanguardia e competenze ingegneristiche interne per dare vita anche agli ascensori più complessi. In un settore in cui così tanto si basa sulla precisione, la chiave per un sollevamento di successo risiede nella pianificazione.
